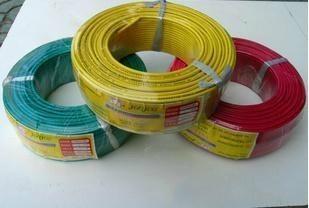

电线
编号: A001
市场价: 0.82
销量: 3400000
规格型号: BV  1.5
线芯材质:
品牌: 齐鲁
护套材质: PVC
芯数: 1
价格:
0.72
购买数量:
产品详情

电线

(电能传导线)

编辑
电线(diànxiàn Wire; Flex; Cable cord; Electric line),电线是指传导电流的导线。可以有效 传导电流。
中文名
电线
外文名
Electric line
拼    音
diàn xiàn

电线释义

编辑

普通释义

传导电能使用的载体。
用以输(磁)能、信息和实现电磁能转换的线材产品。

电线与电缆的区分

电线是由一根或几根柔软的导线组成,外面包以轻软的护层;电缆是由一根或几根绝缘包导线组成,外面再包以金属或橡皮制的坚韧外层。 电缆与电线一般都由芯线绝缘包皮和保护外皮三个部分组成。 常用电缆的特性如下:CEF——乙丙橡胶绝缘氯丁橡胶护套,船用阻燃电力电缆。CVV——聚氯乙烯绝缘,聚氯乙烯护套船用阻燃电力电缆。 氧舱电线常采用BV,BX,RV,RVV系列电线,其中: BV——铜芯聚氯乙烯绝缘电线,长期允许温度65℃,最低温度-15℃,工作电压交流500V,直流1000V,固定敷设于室内、外,可明敷也可暗敷。BX——铜芯橡皮绝缘线,最高使用温度65℃,敷于室内。RV——聚氯乙烯绝缘单芯软线,最高使用温度65℃,最低使用温度-15℃,工作电压交流250V,直流500V,用作仪器和设备的内部接线。RVV——铜芯聚氯乙烯绝缘和护套软电线,允许长期工作温度105℃,工作电压交流500V,直流1000V,用于潮湿,机械防护要求高,经常移动和弯曲的场合。 其实,“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线 这样说比较简单,容易理解!! 电缆一般有2层以上的绝缘,多数是多芯结构,绕在电缆盘上,长度一般大于100米。电线一般是单层绝缘,单芯,100米一卷,无线盘。 电缆常见型号: VV表示:聚氯乙烯绝缘(第一个V),聚氯乙烯护套(第二个V) YJV22表示:交连聚氯乙烯绝缘(YJ),聚氯乙烯护套(V),钢带凯装(22) 型号加“ZR”或“FR”的为阻燃电缆(电线)。加“L”为铝线 电线的型号较简单: BVV--聚氯乙烯绝缘和护套铜心线, BV--聚氯乙烯绝缘铜心线, BYJ--铜芯交联聚烯烃绝缘电线,BVR--聚氯乙烯绝缘铜心软线, BX--橡皮绝缘铜心线, RHF--氯丁橡套铜心软线。
(2)直径小的叫“线”;直径大的叫“缆”。
(3)结构简单的叫“线”;结构复杂的叫“缆”。
但随着使用范围的扩大,很多品种“线中有缆”,“缆中有线”。所以没有必要严格区分。
在日常习惯上,人们把家用布电线叫做电线,把电力电缆简称电缆。
电线电缆主要包括裸电线、绕组线电力电缆、通信电缆与光缆、电气装备用。

组成

编辑
电线电缆由导体、绝缘层、屏蔽层和保护层四部分组成。

导体

导体是电线电缆的导电部分,用来输送电能,是电线电缆的主要部分。

绝缘层

绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离,保证电能输送,是电线电缆结构中不可缺少的组成部分。

屏蔽层

15KV及以上的电线电缆一般都有导体屏蔽层和绝缘屏蔽层。

保护层

保护层的作用是保护电线电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。

应用上分类

编辑

电力系统

电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆
电线3电线3
(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。

信息传输

用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

仪器系统

此部分除架空裸电线外几乎其他所有产品均有应用,但主要是电力电缆电磁线、数据电缆、仪器仪表线缆等。

制造

编辑
  • 首先从铜渣开始,不一定要是纯铜,任何东西,只要含铜就行。
  • 因为不是铜的成分会融化在铜水中,烧的一干二净。为了达到铜水沸腾的温度,工厂的工人们向锅炉泵入极高压氧
  • 融化的铜水(含有一些杂质)流入模具。随后模具被浸水冷却到可加工温度。
  • 冷却完毕后,成型模片被送往巨型电解浴去除杂质。成品就是这些干净得多的铜板。
  • 要制成电线,铜板会被送往新车间,再次融化。融化的纯净铜水被冷却,拉成较粗的铜条。较粗的铜条在被伸展后就变成粗细符合要求的电线。[1]

命名

编辑
电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号
电线电线
规格来代替完整的名称,如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善,可以说,只要写出电线电缆的标准型号规格,就能明确具体的产品,但它的完整命名是怎样的呢?

命名原则

电线电缆产品的命名有以下原则:
1.产品名称中包括的内容
(1)产品应用场合或大小类名称
(2)产品结构材料或型式;
(3)产品的重要特征或附加特征
基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。

结构描述的顺序

产品结构描述按从内到外的原则:导体-->绝缘-->内护层-->外护层-->铠装型式。

简化

在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料。
案例:
额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
(太长了!)
“额定电压8.7/15kV”——使用场合/电压等级
“阻燃”——强调的特征
“铜芯”——导体材料
“交联聚乙烯绝缘”——绝缘材料
“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)
“聚氯乙烯护套”——内外护套材料(内外护套材料均一样,省写内护套材料)
“电力电缆”——产品的大类名称
与之对应的型号写为Zr-YJV22-8.7/15,型号的写法见下面的说明。

型号

编辑
电缆的型号组成与顺序如下
[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特
电线2电线2
征]
数字标记铠装层 外被层或外护套
0 无---
1 联锁铠装纤维外被
2 双层钢带聚氯乙烯外套
3 细圆钢丝聚乙烯外套
4 粗圆钢丝
5 皱纹(轧纹)钢带
6 双铝(或铝合金)带
8 铜丝编织
9 钢丝编织

产品

编辑

基本类别

电线电缆产品主要分为五大类:
1、裸电线及裸导体制品
本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等;产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆
本类产品主要特征是:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套
电线4电线4
电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安培至几千安培)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆
该类产品主要特征是:品种规格繁多,应用范围广泛,使用电压在1kV及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤(简略介绍)
随着近二十多年来,通讯行业的飞速发展,产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆,甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀,制造精度要求高。
主要用于各种电机、仪器仪表等。

衍生品

新产品
电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求,而采用新材料、特殊材料、或改变产品结构、或提高工艺要求、或将不同品种的产品进行组合而产生。
采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等
改变产品结构如:耐火电缆等;
提高工艺要求如:医用线缆等
组合产品如:OPGW等;
方便安装和降低装备成本如:预制分支电缆等。
如:耐高温电线电缆
航空航天、机车车辆、能源、钢铁、有色金属冶炼、石油开采、电机等领域需用耐高温电线电缆。长期连续工作温度125度、135度、150度、180度、200度、250度及250度以上的耐高温电线电缆,常用的有辐照交联聚烯烃、硅橡胶、氟树脂、聚酰亚胺、云母、氧化镁等电线电缆。现介绍;两种新型耐高温电线电缆。
1.聚醚砜(PES)绝缘电线具有优良的耐热性、物理机械性能、电绝缘性能、挤出成型性,特别是具有可以在高温下连续使用和温度急剧变化的环境中仍能保持性能稳定等突出优点:热变形温度在200-220度,连续使用温度为180-200度,UL温度指数为180度;可耐150-160度热水或蒸汽,在高温下不受酸、碱的侵蚀;弹性模量在-100--200度几乎不变,特别在100度以上比任何一种热塑性树脂都好;线膨胀系数小,且其温度依赖性也小;具有无毒性,被美国FDA认可,也符合日本厚生省第434号和178号公告的要求;具有自熄性,不添加任何阻燃剂既有优异的难燃性,可达UL94V-0级(0.46mm)。
2.聚醚醚酮(PEEK)绝缘电线聚醚醚酮属超耐热性热塑料性树脂。长期连续使用温度为250度,UL温度指数为250度。 <BR> PEEK是一种柔韧的树脂,且抗蠕变性能好。且有自熄性,不加任何阻燃剂就可达UL94V-1级(厚度为0.3mm)、94V-0(厚度为1.5mm)、94V-5(厚度为3.2mm)要求。
铜包铝电线电缆
当前有色金属价格暴涨,铜导体成本占电缆材料总成本的90%以上。为了既能保证满足电缆铜导体的技术指标,又可以大幅度降低电缆成本,胜华集团有限公司根据市场需求,依托集团强大的科技力量,自主开发的铜包铝新型材料技术,并应用在电线电缆行业中,制订了企业标准,产品经过国家电线电缆质量监督检验中心测试合格。并经过众多的用户试用后,得到专家、用户的一致好评。正积极扩大生产规模,满足市场的需求。
〖产品应用范围〗
额定电压450/750V及以下聚氯乙烯绝缘电缆和30KV及以下电力电缆,适用于交流额定电压450/750V及以下的照明、电器动力装置固定敷设和30KV以下电力输配电系统中,供输配电能之用。广泛应用于电力、建筑、工矿、冶金、石油化工、交通等部门。
〖产品主要特性〗
⊙具有良好的耐腐蚀性,导体接触电阻
⊙具有良好的焊接性,铜包铝线由于其表面包覆了一层纯铜,因此具有跟纯铜线一样的可焊接性。
⊙重量轻、线质柔软、易于加工、便于安装、运输。
⊙铜包铝材料具有相对成本低、价格相对稳定的优点,克服了铜材成本高,价格大起大落的弊端。
⊙与纯铜导体相比,除具备铜导体的优点外,在导体直流电阻与纯铜导体直流电阻相同的条件下,它的交流电阻比铜下,载流量比铜导体大2%-5%(截面积越大效果越明显)。
